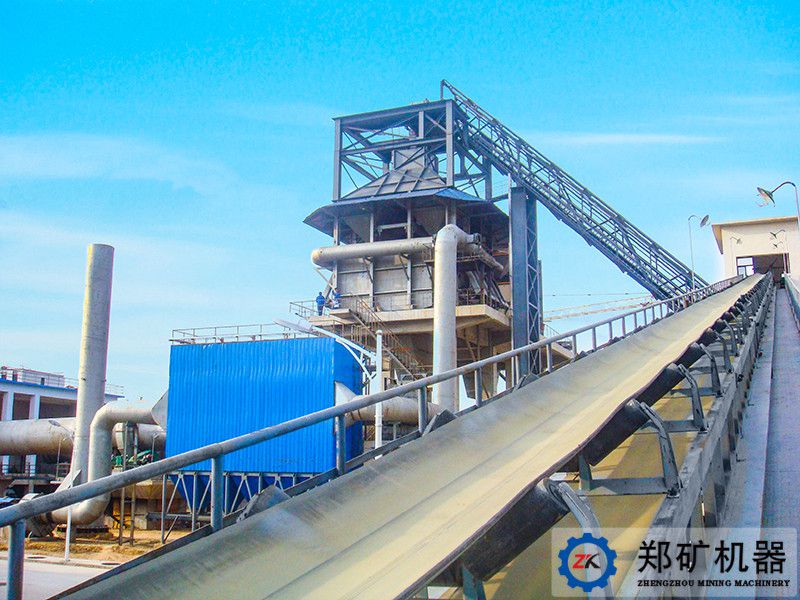

波狀擋邊帶式輸送機結構的*大特點是用波狀擋邊輸送帶來取代普通輸送帶。其工作原理和結構組成，則與通用帶式輸送機相同。因此，傳動滾筒、改向滾筒、托輥、拉緊裝置、驅動裝置、中間機架、中間支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件，都可以與通用帶式輸送機的相應部件通用。

　?、俨捎玫氖蔷哂胁顡踹吅蜋M隔板的輸送帶，其許用的輸送傾角大，*大可達90°，是大傾角輸送和垂直提升物料的理想設備。因而可以節約占地而積，節省設備投資和土建費用，具有較高的綜合經濟效益。

　?、诮Y(jié)構簡單。

　?、圻\行可靠。

　　④運行平穩、噪聲小。

　　⑤由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因而能耗小。

　?、薮怪睋踹厵C還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。

　?、咻斔土看?。由于輸送帶具有波狀擋邊，其裝載斷面增大，在相同傾角時，可比通用帶式輸送機的輸送*大。

　　波狀擋邊帶式輸送機應用范圍

　?、贋橐话阌猛镜纳钗锪线B續輸送設備。

　?、诳蓮V泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業。

　?、劭稍?25～40℃的環境溫度范圍內輸送堆積密度為0.5～2.5t/m?的各種散狀物料。

　?、?大輸送傾角為90°，*大輸送物料塊度為550mm。

　　⑤在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。

　　波狀擋邊帶式輸送機的結構組成

　?。?）波狀擋邊輸送帶

　　波狀擋邊輸送帶在擋邊機中起曳引和承載作用。它由基帶、波狀擋邊和橫隔板組成，波狀擋邊粘接在基帶的兩側，橫隔板按一定間距粘接在兩側擋邊之間。

　?。?）驅動裝置

　　驅動裝置是擋邊機的動力部分?？梢圆捎猛ㄓ脦捷斔蜋C的驅動裝置。

　?。?）傳動滾筒

　　傳動滾筒的作用是將驅動裝置的動力通過摩擦力傳遞給輸送帶并使之運行。該系列擋邊機的傳動滾筒均位于頭部。

　?。?）改向滾筒

　　改向滾筒的作用是改變輸送帶運行方向。擋邊機的改向滾筒位于尾部或凹弧段的下分支。尾部改向滾筒還用作拉緊滾筒。

　?。?）改向輪和改向輥組

　　改向輪和改向輥組用于擋邊機凸弧段的下分支或凹弧段的上分支，它們托在或壓在擋邊輸送帶有波狀擋邊和橫隔板的一面，其作用是改變輸送帶運行方向。

　　改向輪和改向輥組的型式

　?。?）托輥

　　托輥用于支承輸送帶及輸送帶上的物料并使之穩定運行。

　　各種托輥型式及作用

　　托輥均為平形托輥。

　?、偕贤休仭Ｓ糜谥С休斔蛶Ъ捌渖系奈锪?。

　?、谙峦休?。用于支承輸送帶。

　　③前傾托輥。用于糾正輸送帶跑偏，保證輸送帶穩定運行。

　?、芫彌_托輥。安裝在擋邊機的受料段，以減小物料的沖擊。

　?、萃够《瓮休?。凸弧段托輥成組使用，相當于改向滾筒，用于支撐凸弧段輸送帶及其上的物料。

　　⑥凹弧段托輥。凹弧段托輥成組使用，相當于改向滾筒，用于壓住凹弧段輸送帶。

　?。?）擋輥

　?、贀踺佉话愠山M使用。用于防止輸送帶跑偏。

　?、谠趽踹厵C凸弧段和凹弧段的上、下分支應布置一組擋輥，而且上分支每隔10組上托輥也應布置一組擋輥，下分支一般不設擋棍。

　?。?）清掃器

　　清掃器用于清掃輸送帶上黏附的物料，有頭部清掃器與尾部清掃器。

　　①振動清掃器，安裝在頭架上，靠近卸料滾筒處。

　?、诳斩吻鍜咂餮b于尾部滾筒前的下分支上，用以清掃輸送帶非作面上的物料。

　?、鄹南驂狠喦鍜咂?，用于清掃改向壓輪的輪轂面。

　　④膠帶空邊清掃器，用于清掃波狀擋邊帶的空邊。

　　（9）拉緊裝置

　　拉緊裝置的作用是拉緊輸送帶使之具有保證正常運行所需要的工作張力。

　　①拉緊裝置分為螺旋式和重錘車式拉緊裝置兩種。

　　②當輸送機長度小于50m時，推薦采用螺旋拉緊裝置；當輸送機長皮大于50m時，推薦采用重罐車式拉緊裝置。

　?。?0）機架

　　機架的作用是支承托輥、改向輪、導料槽，使輸送帶及輸送物料穩定運行。

　　機架有凸弧段機架、凹弧段機架、中間架及支腿，可查表選取對應支架，其余的機架形式與通用帶式輸送機相同。
